導彈院CAXA DNC設備物聯的擴展應用，實現了車間計劃指令與機床的物理關聯，同時機床的生產狀態能及時反饋給MES，為MES的工序加工計劃提供可靠的依據，提高了工藝、生產、檢驗各個環節的集成度，實現人、機、料、法、計劃五位一致。

1. 企業簡介

中國空空導彈研究院（以下簡稱：導彈院），隸屬中國航空工業集團有限公司，是國家專業從事空空導彈、發射裝置、地面檢測設備和機載光電設備及其派生型產品研制開發及批量生產的研究發展基地，是國家重點科研院所之一。

作為中國研制“高精尖”武器的國家隊，研究院擁有國內一流的廠房、實驗設施，擁有萬余臺套專用儀器和設備，擁有先進的制造、批量生產能力和現代化試驗等手段，擁有著一流的科研隊伍，上千名科技人員孜孜不倦的奮戰在各個崗位上，完備的管理體系讓產品質量得以保障。

2. 導彈院DNC設備物聯繼承擴展應用背景

空導院在信息化建設上，已完成企業專用園區網絡建設，接入計算機2000多臺；CAD/CAM/CAPP/CAE等信息化技術已經得到深入應用；已搭建DNC系統聯網已超過300多臺設備，目前仍在進一步擴展。

為提高導彈院生產運行效率，實時了解現場數控機床運行狀況，精準分析影響設備利用率不高的原因，擬對XX分廠零件生產線的XX臺數控設備進行聯網，實現設備運行狀態的數據采集，對采集的數據進行分析，提高設備的監控能力。同時，對現有DNC通訊方式進行完善，實現無人值守方式，實現機床端為主，服務器為輔；實現現場對刀儀連接和NC數據集管理。

3.導彈院對DNC設備物聯系統的需求

　　針對導彈院生產現場需求，提高DNC系統應用平臺，對原有DNC系統的NX數據管理進行完善；

　　對分廠20臺數控設備、2臺對刀儀進行NC數據通訊和數據采集；

　　對數控設備的實時監測能力，能夠對設備開關機、功率、主軸轉速、設備利用率和加工零件等數據進行采集；

　　對數控設備的數據進行采集以圖形化方式將采集數據能與數控程序關聯；

　　與PDM/CAPP系統集成，實現NC程序的從PDM到DNC系統的傳遞；

4.解決方案

為了提升DNC在空空導彈研究院的應用能力，補足當前系統在使用過程中的不足，針對性進行重點完善。

覆蓋新設備

實現HAAS系統網卡采集、馬扎克系統采集、 測量設備聯網與通信。

優化通信方式

DNC與MES通過Webservice集成實現推模式，通過MES指令，實現文件推送。　

優化刀具管理

創建刀具編碼、組合刀具管理、編制規范刀具標識方法，改善刀具管理，延長刀具壽命，節約刀具成本。

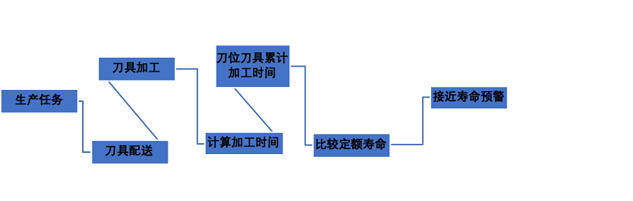

刀具配送后，工人進行刀具掃碼開始加工，系統根據采集到設備的刀位加工時間，與刀具的定額壽命比較，當刀位刀具累積加工時間接近定額壽命時系統進行預警提醒；中途非報廢換刀，需工人再次掃碼做臨時刀具使用結束處理。

刀具報廢 ，刀具報廢按系統走流程確認。

系統集成與過程監控

在生成過程中，實現數控設備實時狀態可視化展示，通過對機床狀態加工過程進行監控，可以有效的控制產品加工過程質量。

5.項目實施后的效果

通過DNC拓展項目，進一步提高設備利用率，對制造過程中的數據進行梳理，通過完善制造過程監控，實現精準執行，精準監控。使XX數控生產在下列幾個方面得以受益：

完善了設備聯網覆蓋的類型，實現設備100%聯網；

提高了工藝、生產、檢驗各個環節的集成度，實現人、機、料、法、計劃五位一致；

通過對生產過程工藝參數進行監控，提升產品質量；

最終提高設備利用率。
