CAXA協同管理解決方案是面向制造業產品數據全生命周期管理的企業級解決方案，該方案是CAXA  PDM圖文檔解決方案應用的擴展和深化，重點解決企業在深化信息化管理應用后面臨的部門之間協作以及企業產品數據全局共享的應用需求，實現企業設計數據、工藝數據與制造數據統一管理，并支持企業跨部門的數據處理和業務協作。

CAXA  PDM圖文檔面向制造企業和設計單位，定位明確，重點實現在CAD等工具廣泛應用之后，電子圖檔管理存在的安全與共享問題。CAXA PDM圖文檔系統具有集中、有序、安全、高效的特點，其系統實現基于CAXA協同管理PLM平臺，具有很強的開放性、可配置和擴展的能力。

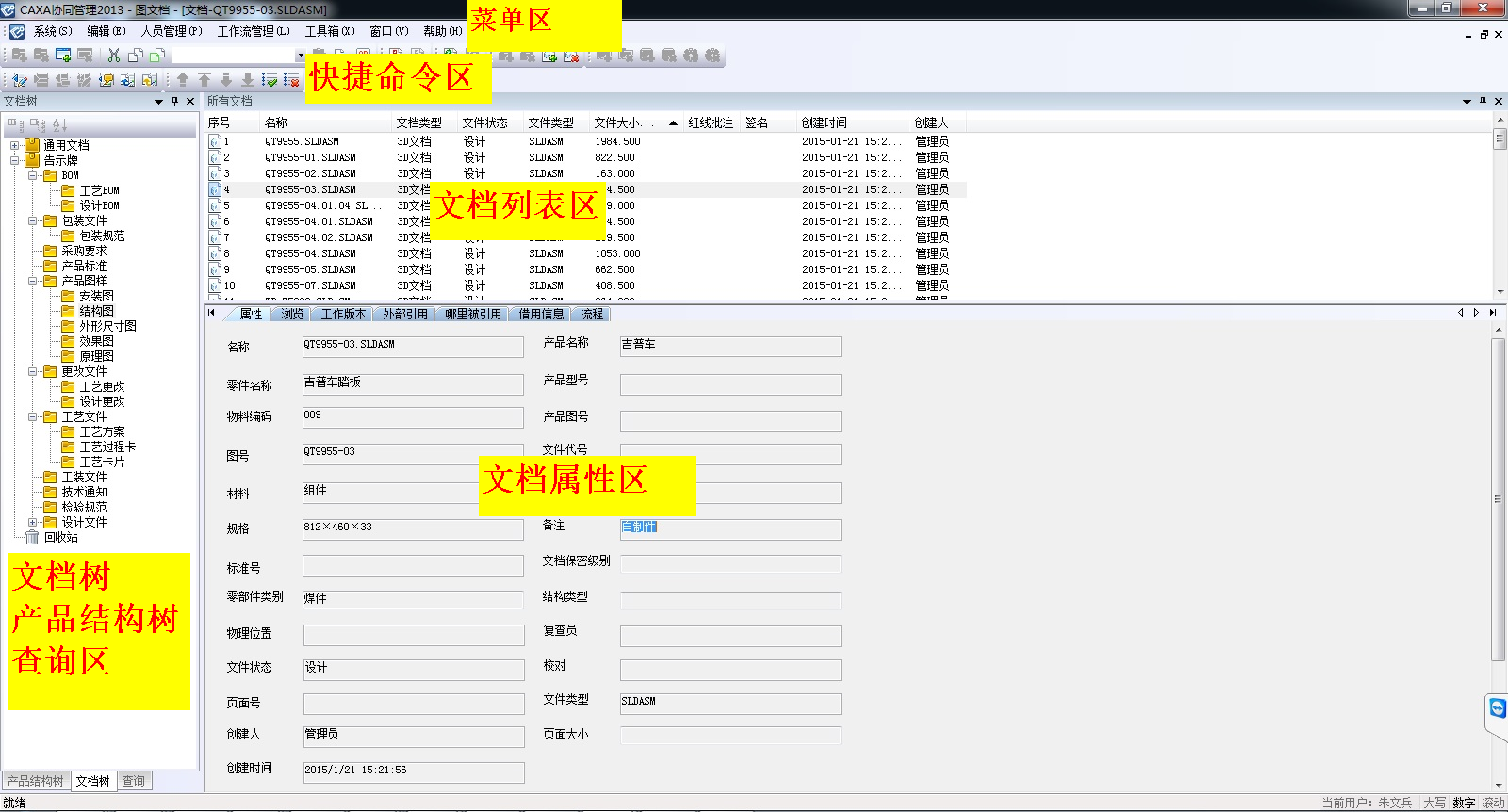

今天要給大家介紹的是認識CAXA  PDM圖文檔的界面，首先來一個默認界面的整體圖片，主界面上分大概可以分為五個區域，主要為菜單區、快捷命令區、功能區（產品結構樹、文檔樹、查詢等功能），文檔列表區、零件/文檔屬性區。

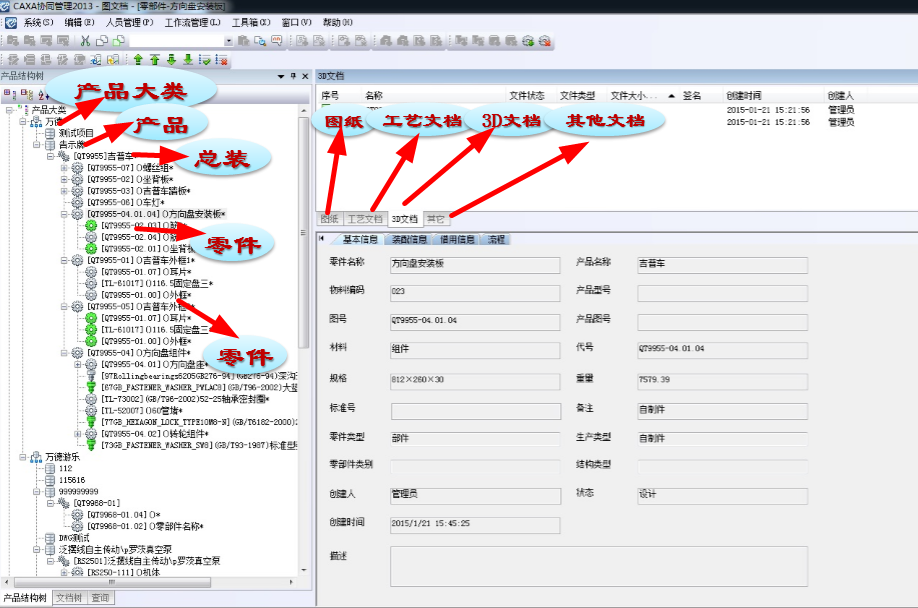

接下來關注到產品結構樹上的結構，在根目錄樹的產品大類下，可以新建產品大類，產品大類下可以新建產品大類或產品，產品下是總裝，總裝下是零件。點擊每個產品或零件，在界面的右上側顯示的為文檔的列表，產品可以關聯文檔，零件也可以關聯各類文檔，其中圖紙一般指*.dwg或*.exb等二維圖紙文件，工藝文檔指的是CAXA  CAPP工藝圖表的格式*.CXP, 3D文檔主要是指三維模型文件以及與三維有關聯關系的圖紙文件如sldworks格式文件*.slddrw、*.sldprt、*.sldasm，或CAXA 3D實體設計格式*.ics等。

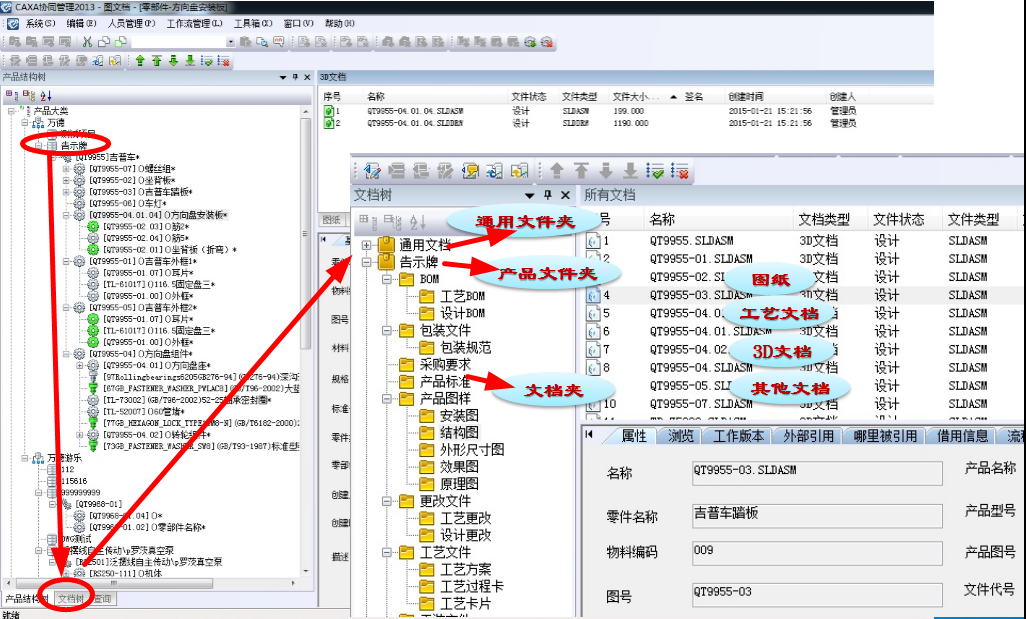

在產品結構樹上點擊某個產品，后轉點擊下方【文檔樹】選項卡，界面則切換到此產品的文檔樹界面，在文檔樹界面，最上面顯示的是【通用文檔】，通用文檔中一般存放的是企業的公共文檔，如規章制度、文件模板、標準文件等類型的文件。

另外顯示的是當前產品的產品文件夾，產品文件夾下可以新建子文件夾，在產品新建時，可以設置自動生成產品文件夾，企業可以自定義產品文件夾以及子文件夾。點擊文件夾，右側文件列表區可以存放文件，點擊文件后，屬性區可以顯示文件的屬性。

認識CAXA PDM界面，邁出使用CAXA  PDM的第一步，為企業設計數據的管理找到更高效、可靠的方法。
