作為自主可控的國產CAD供應商，CAXA攜手合作伙伴，致力為用戶提供”易用、好用“的國產CAD平臺生態。在CAD平臺生態方面，CAXA既有自主研發的CAD系列產品（含CAD/3D/CAM），更是基于平臺發展了大批垂直行業”專精“的生態合作伙伴，包含CAE、電氣、模具、建筑等方面。

龍記集團是世界知名品牌模架制造商，集團打造的LKM品牌享譽亞洲、歐洲、美洲以及澳洲市場。作為中國模具標準件重點骨干企業之一，龍記既是CAXA忠實用戶，又是CAXA重要生態合作伙伴，雙方攜手共建國產CAD應用生態。

龍記基于CAXA CAD電子圖板產品二次開發了龍記模架庫，并向模具設計師們開放共享，設計人員通過簡單的點選設置，即可直接調用產品模型，滿足了客戶標準化的設計需求，設計人員可通過其簡易的版面加入各項預設的加工，從而大大提高工作效率。

免費下載

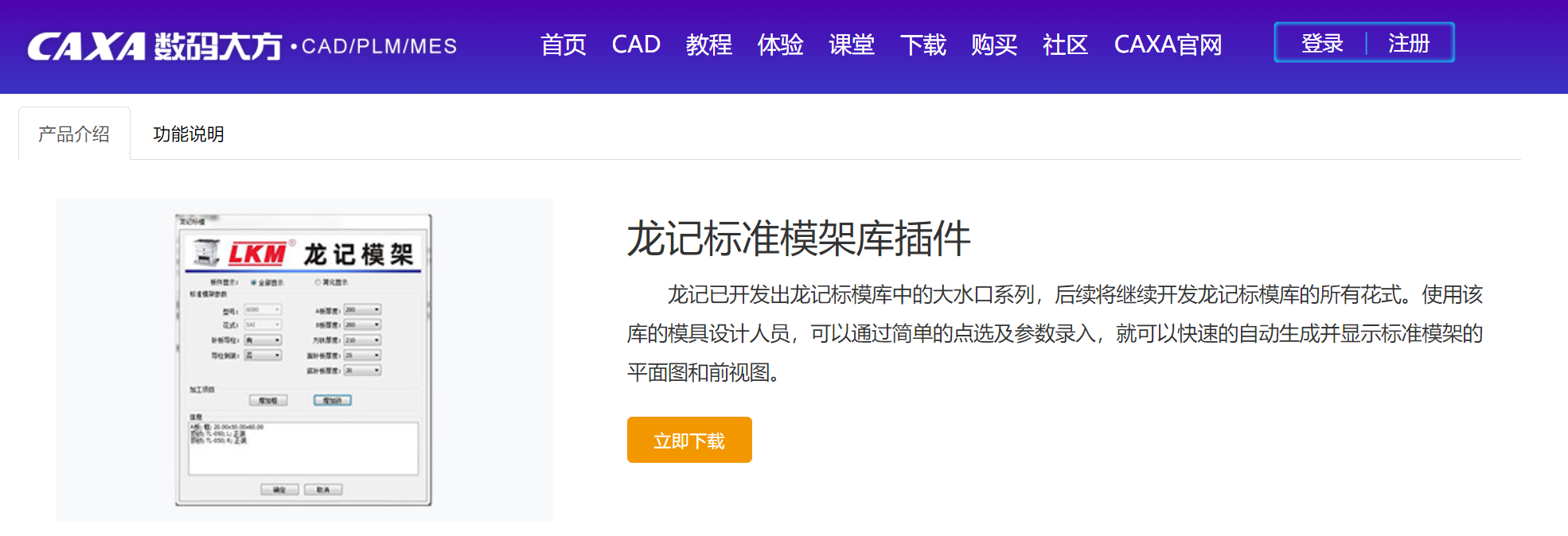

CAXA官網現已提供龍記標模庫免費下載，下載地址：http://cad.caxa.com/pc/LKM 。

CAXA CAD 2021龍記標模圖庫主要功能簡介

1、在CAXA CAD輕易生成龍記大水口所有尺寸規格

龍記大水口模架的標準型號已覆蓋了大水口系列所有尺寸規格，從1515 到1M13（1000mm x 1300mm）的所有花式，有SAI、SBI、SCI、SDI、SAH、SBH、SCH、SDH、SAT、SBT、SCT 和 SDT 共 12 種花式可選擇。

點選型號

2、全部顯示和簡化顯示  自由選擇

龍記標模的板件較多，為滿足不同目的的展示需求，標模庫提供了兩種板件生成及顯示模式：全部顯示和簡化顯示。全部顯示，將自動生成并顯示該模架的所有板件及相關零件；簡化顯示，則只生成并顯示 A 板、B 板、成品推板（若有）和托板（若有）等組成模架的主要板件。

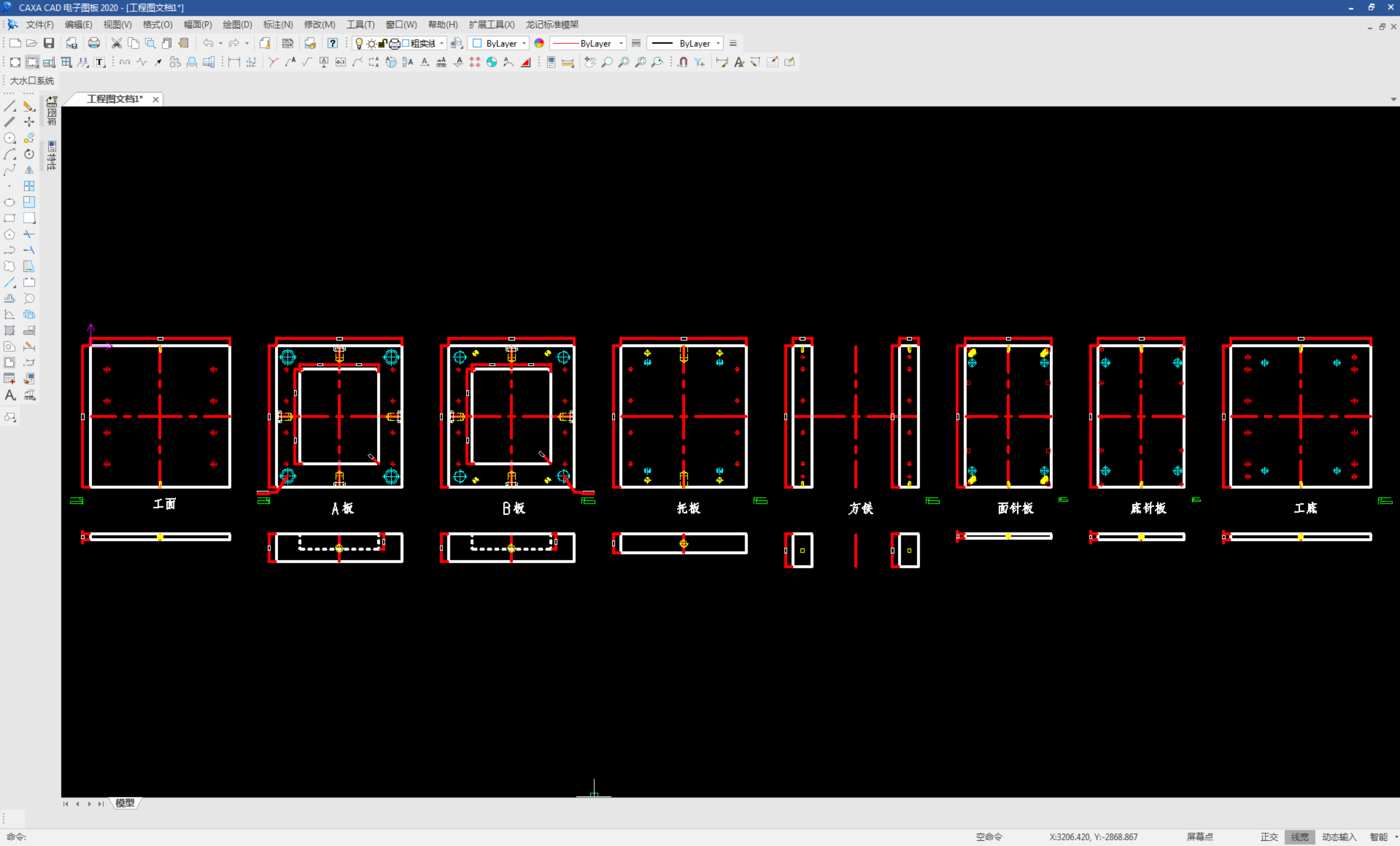

 顯示所有板件

只顯示A板，B板

3、提供“增加框”和“增加鎖”功能

通過參數化輸入產生框和鎖，設計師可以方便快捷的新增加工項目。

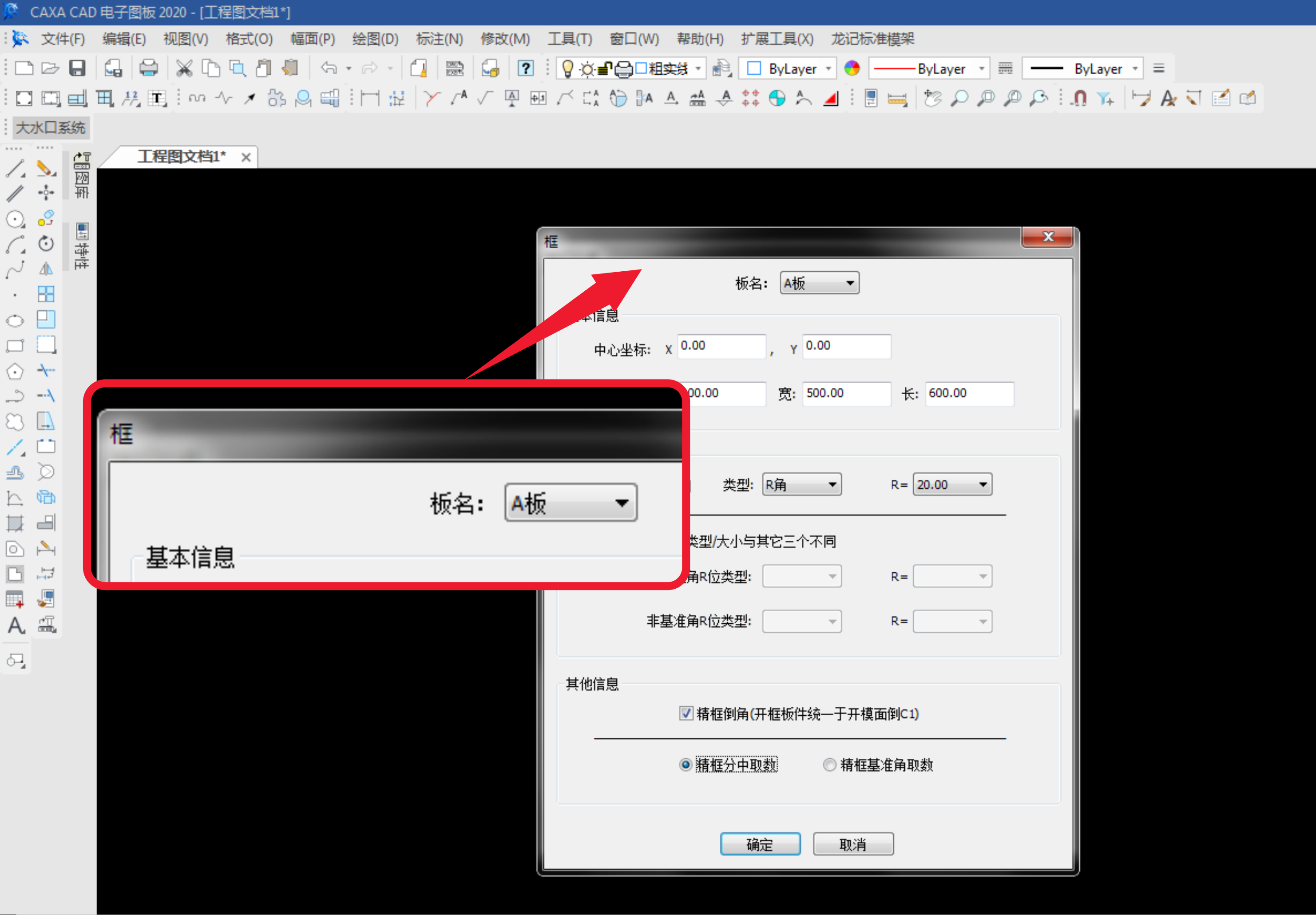

標模庫提供了在 A 板、B 板和成品推板（等主要板件）上增加開框的功能，讓模具設計師能夠快速開框。“增加鎖”功能，為模具設計師提供了便利的增加頂鎖和超薄頂鎖的方式。

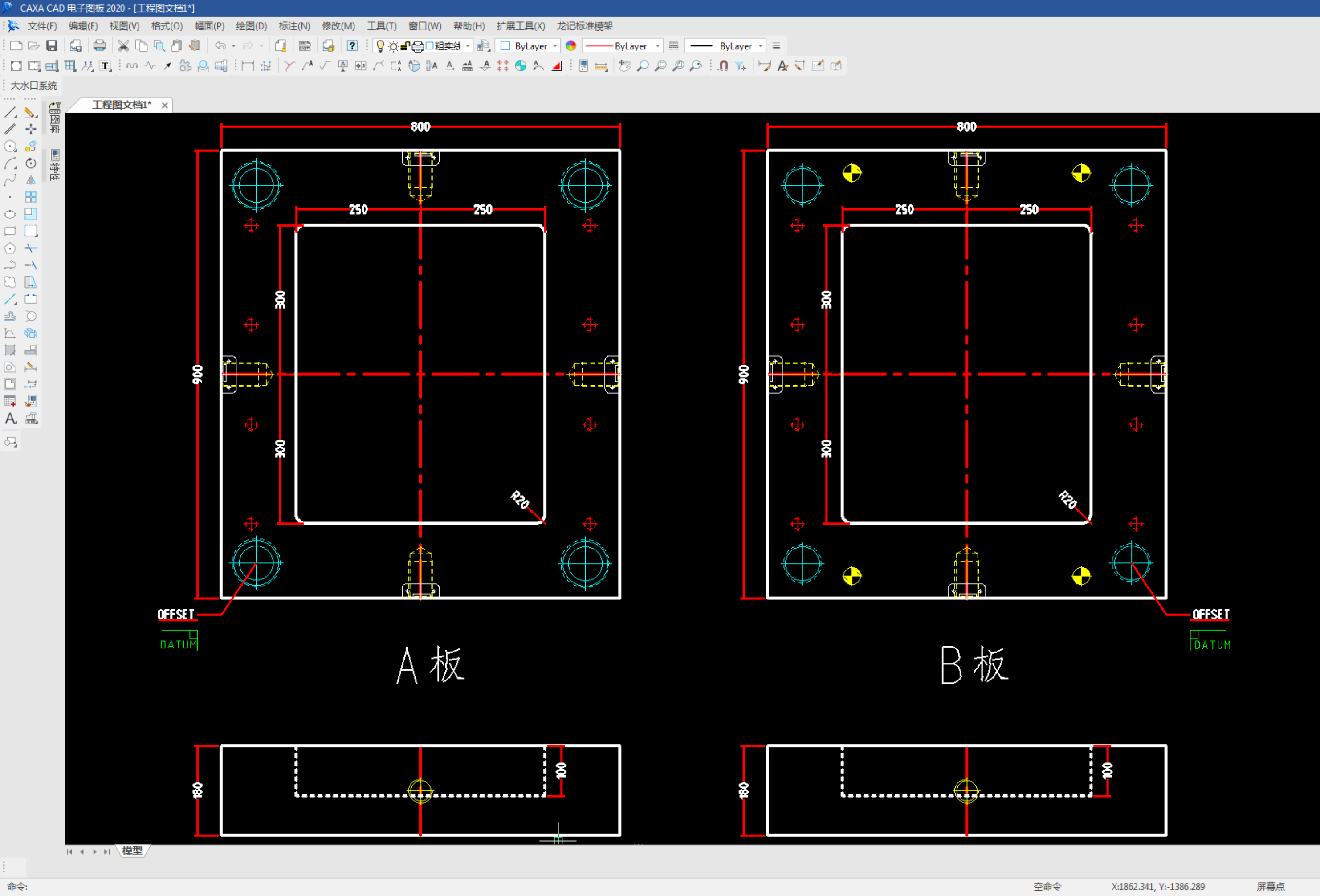

于A板或B板開框

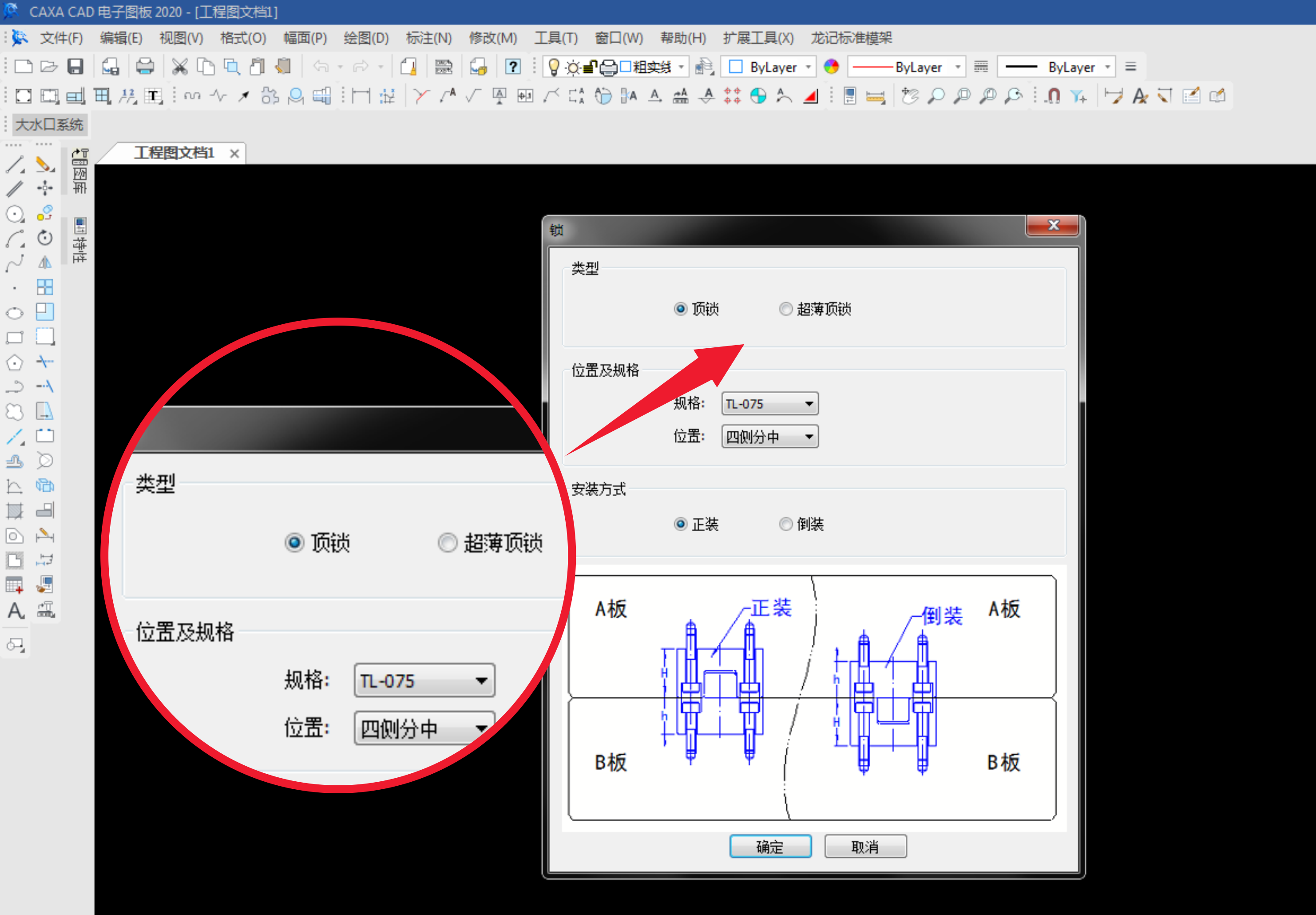

選擇增加頂鎖

后續，CAXA將繼續與龍記集團保持密切合作關系，攜手做好模架庫的更新及升級，繼續開發龍記標模庫的所有花式，服務模具設計師不斷提升效率，促進模具行業國產工業軟件生態應用。
