企業背景

桂林機床股份有限公司于1993年由原桂林機床廠股份制改組設立。現有總資產3.27億元，擁有各類加工、檢測設備1000多臺，下屬17個生產廠、16個職能部門。現為全國500家最大機械工業企業、全國CAD應用示范企業、國家人事部批準的建立博士后科研工作站企業、中國機床行業競爭力之星企業、中國機床20強企業、中國機床工具工業精心創品牌“十佳”企業、廣西高新技術企業、文本（省）級技術中心企業、廣西數控銑床及自治區外貿出口商品生產基地、中國主要數控自動萬能銑頭機床和滑枕系列銑床批量生產制造商。

五軸聯動龍門加工中心                  數控大型龍門銑裝配現場

應用需求

1、圖紙不規范，總圖和部裝圖中無明細表

由于機床行業比較特殊，大型機床中零部件非常多，在匯總的零件目錄中修改的數據可以方便的在總圖中查詢，直接把圖號和名稱標在圖紙上面。所以在總圖中都沒有序號和明細表。

2、匯總BOM表很復雜

這些圖紙BOM表的錄入都需要技術人員依靠制作WORD手工錄入和逐次校對。

3、以前所用的單元軟件為不同廠商的軟件，軟件應用之間缺乏關聯

以前所用二維CAD、三維solidworks、工藝開目CAPP為不同廠商的軟件，在數據交換上不通暢以及在管理上很煩鎖。

方案實施

1、規范設計數據源頭

公司應用CAXA電子圖板模板建立起了一整套標準的企業繪圖模板，規范了設計圖紙的圖框、標題欄、明細欄樣式、需要填寫的數據和填寫方式等，使公司圖紙達到初步的標準化和規范化。把一套產品中的圖紙全部轉化成電子圖板的標準格式，在總圖和部裝圖中添加明細表。

電子圖板應用

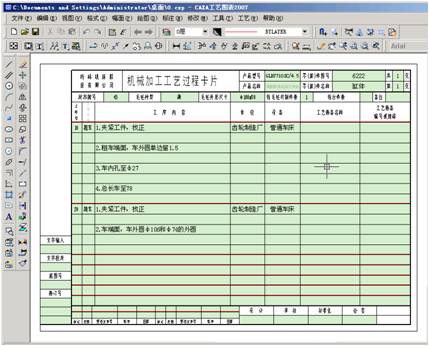

工藝圖表應用

實體設計應用

2、自動提取數據和生成BOM表

設計部門需提供產品自制件、標準件、企標件、借用件統計報表，CAXA圖文檔可根據產品結構自動生成相應的報表。每個產品BOM表的提取和錄入僅需10分鐘左右，提高效率200倍以上；用戶還可以自定義報表中需要輸出的零部件物理屬性，并可進行報表的打印預覽、打印、文件輸出和修改等操作，通過用戶定制。

3、安全管理和共享設計數據和文檔

在安全的企業產品數據訪問權限基礎上，有效地管理產品圖紙、明細表、BOM表和相關文檔的創建和共享，為技術、管理等部門提供準確、一致、完整的產品技術數據。并且建立起完整的技術文檔管理體系，實現產品技術文檔的電子化和成套管理，使產品數據處于有效與有序管理中，為相關人員提供方便的查詢、瀏覽、借用和輸出報表的工具。

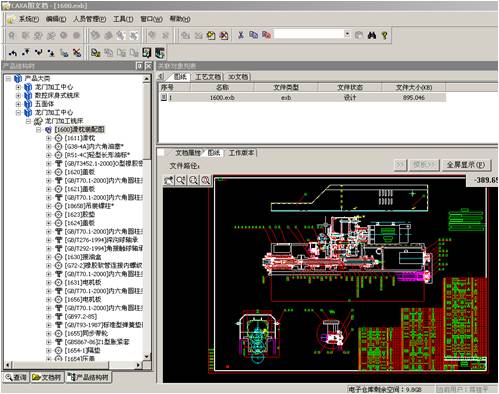

圖文檔應用

報表輸出

應用效果

1、形成一套企業圖紙規范。圖紙總圖中全部重新按新的標準來繪制，將產品導入圖文檔系統中自動建立產品結構樹，零部件之間的關系清楚，并且可以提高文件檢索速度；

2、圖紙文檔由服務器統一存放，積累成為企業的知識庫；

3、由于圖文檔管理可以根據產品設計所產生的圖紙、相關說明文檔按產品結構樹進行歸類保存，管理層可通過網絡隨時查看進度，有助于提高產品設計效率；

4、通過圖文檔中的版本管理，工程師始終可以看到最新的圖紙版本。在設計數據借用過程中，當原始數據改變，借用數據也會跟著改變，保證了數據的一致性；

5、CAXA圖文檔、CAXA電子圖板，工藝圖表等CAXA軟件無縫結合，在數據交換和管理上更顯流暢；

6、可以快速的自動生成零件，外購件，借用件和標準件目錄表。生成的報表只需要輕微的修改就可以得到標準的匯總表格。
