    Parasolid是由Unigraphics Solutions Inc在Cambridge, England開發的， 用于它的Unigraphics和Solid Edge產品中。Parasolid是一個嚴格的邊界表示的實體建模模塊， 它支持實體建模， 通用的單元建模和集成的自由形狀曲面/片體建模。Parasolid有較強的造型功能，但是，只能支持正則實體造型。

    ACIS是由美國Spatial Technology公司推出的，Spatial Technology公司成立于1986年，并于1990年首次推出ACIS。ACIS最早的開發人員來自美國Three Space公司，而Three Space公司的的創辦人來自于Shape Data公司，因此ACIS必然繼承了Romulus的核心技術。ACIS的重要特點是支持線框、曲面、實體統一表示的非正則形體造型技術，能夠處理非流形形體。

    兩種內核各有優勢，實體設計采用了Parasolid和ACIS兩種內核，設計過程中可以根據不同設計需要，切換不同內核或進行雙內核協同運算，以達到最佳造型效果。

    實體設計制作凹字采用Parasolid內核不能實現，而采用ACIS內核可以實現，詳見下面制作凹字的實例

    選擇工具—選項—零件，將“新零件所使用的缺省核心”設置成ACIS

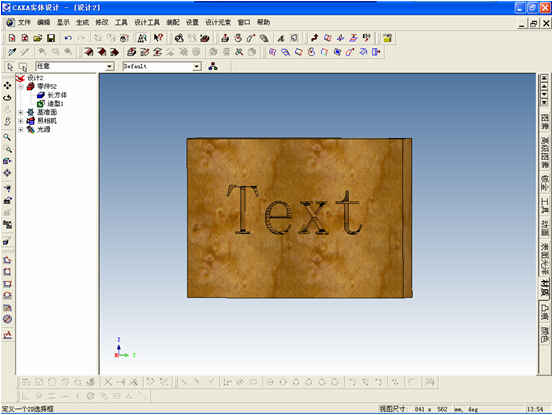

    選擇文字命令寫文字，再從設計元素庫中拖入長方體，調整好文字與長方體的位置，選中文字，再選擇設計工具—轉換為實體，此時文字就是實體了。選擇長方體，再選擇設計工具—布爾運算設置—除料，此時按下Ctrl選擇文字，再選擇設計工具—布爾運算，凹字就做出來了。
