CAXA實體設計是唯一集創新設計、工程設計、協同設計于一體的新一代三維 CAD解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。

最新發布的CAXA實體設計2013易學易用，能夠幫助初學者迅速掌握三維CAD設計。在工程師的實際設計中，有很多產品是屬于外購件。設計師本身不需要設計但是出于對整個產品方案的完整性，然后不得不在整個設計中體現出來，就需要工程師去大量繪制那些復雜的零件是一件吃力不討好的事情。在CAXA三維CAD中就自帶了很多標準件如緊固件的五大件、齒輪、彈簧、筋板、冷彎型鋼、熱軋型鋼、軸承等。但是我們企業或者單位本身有很多屬于自己業內的標準件，有時候就需要頻繁的使用到。所以本次跟大家分享的是如何建立設計元素庫以及靈活運用設計元素庫來提高工程師的工作效率。

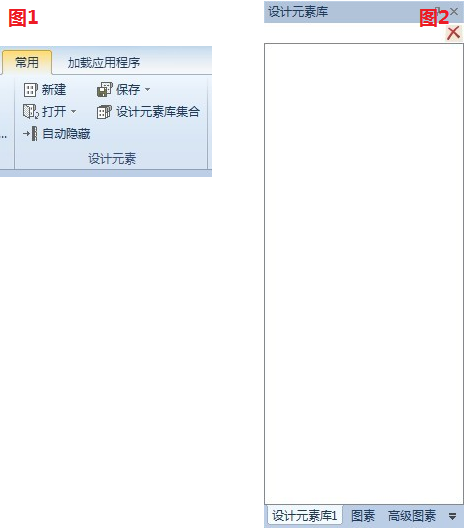

第一， 拾取“常用”菜單欄下面的“新建”按鈕如圖1，當我們點擊以后會在原我們右邊的設計元素庫處彈出一個空白的設計元素庫如圖2。

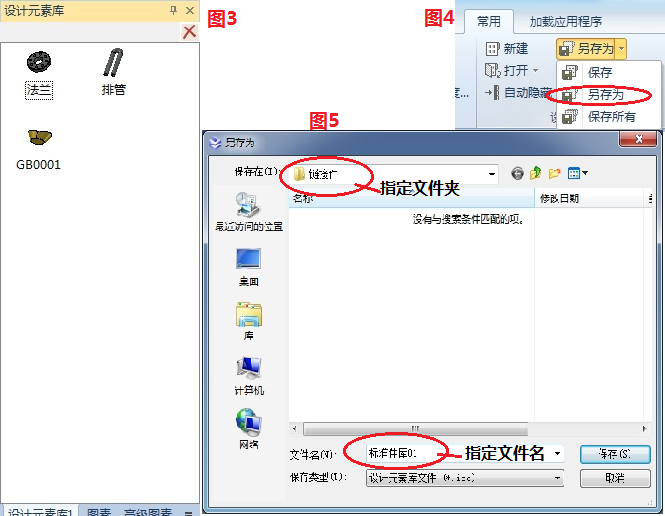

第二， 我們?cè)谠O(shè)計產品的時候也是需要分門別類的所以建立設計元素庫的時候也要遵循一些原則，我們可以多建庫來以免使用的時候找不到或者花費大力氣來找。這是一個溫馨提示喲。接下來進入我們的正題下一步的操作。就是將我們繪制好的圖形，依次用鼠標左鍵的拖拽方式拖入到咱們的設計元素庫中最好命名或者以咱們自己企業內部的代號來命名也便于查詢。拖入新建元素庫中的效果如圖3所示?，F(xiàn)在我們將制定好的元素庫通過如圖1所示的常用菜單欄下的保存下的另存為如圖4，另存到我們的指定文件夾中并修改為特定的名稱。如下圖5所示。這個元素庫在我們重新打開軟件的時候是不在設計元素庫顯示的，如果我們需要使用到此元素庫，就在“常用”菜單欄下的“打開”按鈕下找到我們指定的文件夾和文件打開即可使用。

通過上面幾步簡單的操作，就能在CAXA三維CAD中建立屬于自己的元素庫了，是不是很簡單易學，易操作?？靵?lái)實際體驗一下吧！
