CAXA實體設計（三維CAD）2013易學、易用，能夠幫助初學者迅速掌握三維CAD設計。今天小編就跟大家分享一下花灑的設計。

今天的教程主要是增進大家對實體設計的直紋面、以及曲面補洞知識的了解，同時也介紹了2013實體設計新增功能的縫合曲面以及實體化的功能。也讓大家在實際操作中理解并熟練使用曲面投影的巧用。相信大家學完會對三維球的技巧運用有一定的提升。接下來就用簡單的操作來讓大家掌握實體設計三維CAD的思路和做法。

第一步：

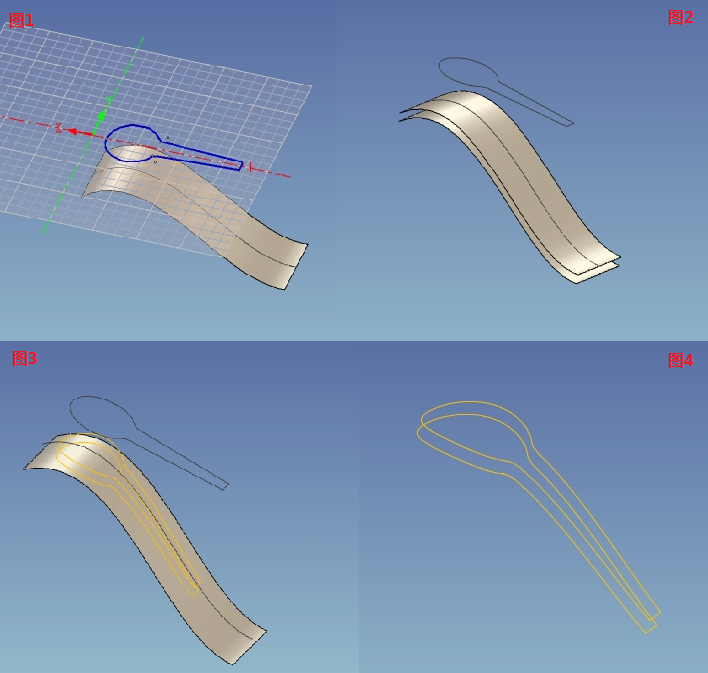

在實體設計任意草繪X-Y平面上繪制一條曲線然后雙向拉伸為如圖1 所示的曲面。，然后在Z-X平面上方一定距離畫如圖1所示的草繪圖形。然后用三維球將如圖1所示的曲面向下拷貝一定的距離，生成如圖2所示的兩個曲面。然后在“曲面”菜單欄下的“曲面投影線”下依次選取，曲線，投影面以及投影方向。然后分別在兩個曲面上投影圖1的曲線。如圖3所示，最后把兩個曲面都壓縮。最后形成如圖4所示的兩根空間曲線。

第二步：

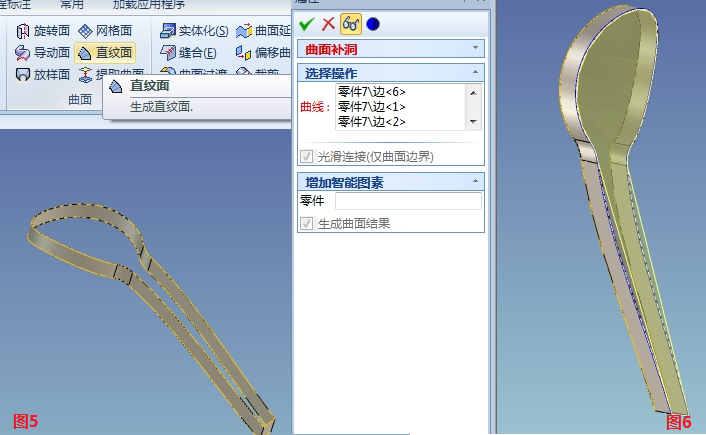

在“曲面”菜單欄下選取“直紋面”功能。依次選取對應的曲線。生成如圖5所示的的圖形。再用“曲面”菜單欄下的“曲面補洞”功能依次在如圖6所示的邊界上拾取曲線。依次選完就會成如圖6所示的圖形。

第三步：

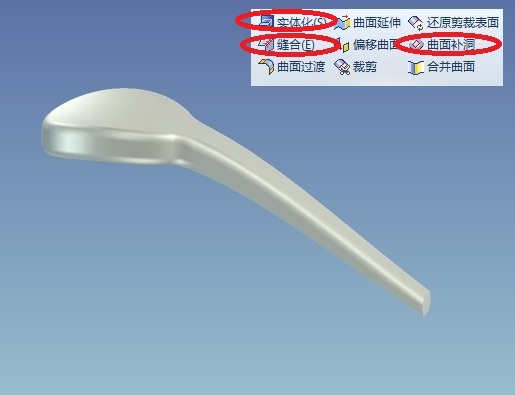

最后在“曲面”菜單下拾取“曲面縫合”功能，依次把生成的曲面縫合成一個整體，最后再拾取“實體化”功能，這樣我們的所做的曲面特征就轉化成實體了。然后倒圓角稍加修飾，便成了形狀美觀的花灑了。

這樣一個花灑就做好了，感興趣的并想在實際操作中得到提升的，做完這個大家有沒有靈感來做一個湯勺？也可以隨手來做一個形狀美觀的花灑哦！
