CAXA 3D 實體設計中，可以為實體添加動畫，動畫可以添加到零件、光源、視向上，也可以添加到裝配體上。這次，我們通過動畫來模擬地球以及月亮的運動。

（1）在CAXA 3D 實體設計中生成一個新設計環境，背景選擇為白色。

（2）從【圖素】設計元素庫中拖出三個球體，將它們編輯為大中小三個球，分別用來表示太陽、地球、月亮。

（3）選擇表示太陽的大球體，單擊右鍵，從彈出菜單中選擇【智能渲染】，從【實體顏色顏色】中選擇【橘紅】，確定。

（4）選擇表示地球的中球體，單擊右鍵，從彈出菜單中選擇【智能渲染】，在【顏色】選項卡中選擇【圖像材質】，單擊【瀏覽文件】選擇網上查找后保存的地球圖像文件，使用【球形】投影，然后確定。

同樣的方法設置表示月亮的小球體的渲染。如圖所示。

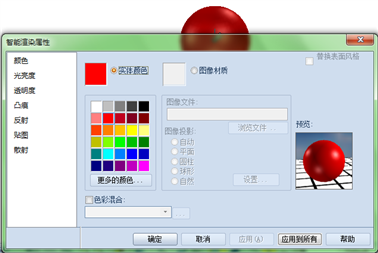

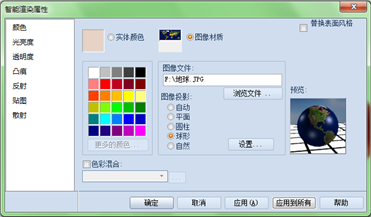

圖1 設置顏色和圖像渲染

（4）按住Shift鍵，選擇“地球”和“月亮”兩個球體，點擊【裝配】工具，則這兩個球體零件形成一個裝配體。

首先為此裝配體添加一個圍繞“太陽”旋轉的動畫。因?yàn)樵贑AXA 3D 實體設計中實體動畫是以其定位錨作參照的，所以要讓它們圍繞“太陽”旋轉，最簡單的方法應該將其定位錨移到“太陽”的中心。

（5）單擊裝配體，再單擊其定位錨，定位錨呈黃色選中狀態。按F10或三維球工具打開三維球。

（6）右鍵單擊三維球的中心控制柄，從彈出菜單中選擇【到中心點】，然后單擊“太陽”。則裝配體的定位錨移動到“太陽”的中心。如圖2所示。

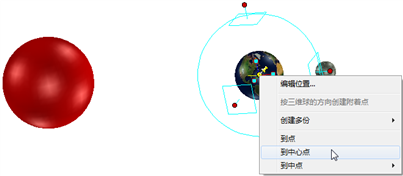

圖2 移動裝配體的定位錨

（7）關閉三維球工具，點擊設計環境取消對定位錨的選擇。

（8）選擇“地球”和“月亮”的裝配體，然后從【顯示】功能區中單擊【添加新路徑】工具。從左側出現的【屬性】中選擇【旋轉】—〉【繞高度方向軸】。然后單擊【完成】。

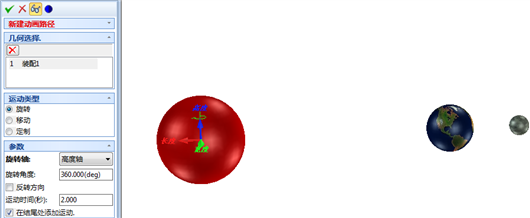

圖3 添加動畫

再添加地球的自轉動畫：

（9）兩次單擊“地球”，選擇“地球”至零件狀態。此時定位錨應該位于它自己的中心。然后單擊【添加新路徑】工具，從【屬性】中選擇【旋轉】—〉【繞高度方向軸】。然后單擊【完成】。

再添加月亮圍繞地球旋轉的動畫：

 （10）兩次單擊“月亮”，選擇“月亮”至零件狀態。此時定位錨應該位于它自己的中心。再單擊其定位錨，定位錨呈黃色選中狀態。按F10或三維球工具

打開三維球。

（11）右鍵單擊三維球的中心控制柄，從彈出菜單中選擇【到中心點】，然后單擊“地球”。則“月亮”的定位錨移動到“地球”的中心。

（12）關閉三維球工具，點擊設計環境取消對定位錨的選擇。

（13）選擇 “月亮”零件，然后單擊【添加新路徑】。從【屬性】中選擇【旋轉】—〉【繞高度方向軸】。然后單擊【完成】。

圖4 移動月亮的定位錨

播放動畫觀察其效果。此時雖有公轉自轉，以及月亮圍著地球轉，然后它們旋轉速度一樣。此時我們需要編輯它們旋轉速度，則進入【智能動畫編輯器】。

（14）選擇【智能動畫編輯器】，此時，智能動畫編輯器如圖5所示。

（15）右鍵單擊每個動畫片斷，從彈出菜單中選擇【屬性】，進入片斷屬性常規選項卡，在【長度（秒）】后面輸入12，將每個動畫片段的持續時間更改為12秒。如圖6所示。


圖5 智能動畫編輯器                  圖6 編輯動畫片斷時間

（16）雙擊“地球”動畫片斷，或右鍵單擊，從彈出菜單中選擇【展開】。然后右鍵單擊【高度旋轉】，從彈出菜單中選擇【屬性】，如圖7所示。

（17）從彈出的【片斷屬性】對話框中選擇【時間效果】選項卡，將其設置為如圖8所示。即地球在公轉一周的時間內勻速自轉365周。

（18）使用同樣的方法將“月亮”的【高度】旋轉設置為勻速繞地球旋轉12周。

這樣，地球的公轉自轉以及月亮繞著地球轉的動畫就完成了。

這個例子主要希望大家捉掌握裝配體與零件的動畫添加、動畫的參照物——定位錨的移動、動畫時間長度的編輯、以及其它一些動畫屬性的編輯。
