PMI（Product and Manufacturing Information）是產品和制造信息的簡稱。PMI在實體設計中主要用于將產品部件設計的信息正確傳遞到產品制造中，PMI傳遞的信息包括尺寸、文字注釋、型位公差、表面粗糙度及焊接符號等。PMI是支持MBD(Model Based Design)的重要工具和實現手段。

MBD的主導思想不只是簡單地將二維圖紙的信息反映到三維數據中，而是充分利用三維模型所具備的表現力，去探索便于用戶理解且更具效率的設計信息表達方式。它用集成的三維數模完整地表達了產品定義信息的方法，詳細規定了三維數模中產品尺寸、公差的標注規則和工藝信息的表達方法。MBD改變了傳統用三維數模描述幾何形狀信息的方法，而用二維工程圖紙來定義尺寸、公差和工藝信息的分步產品數字化定義方法。同時，MBD使三維數模作為生產制造過程中的唯一依據，改變了傳統以工程圖紙為主、以三維實體模型數模為輔的制造方法。

通過基于MBD的三維數字化定義、三維數字化工藝設計與仿真、三維數字化工藝裝備的設計與制造、基于輕量化模型的裝配過程可視化技術、三維數字化檢驗檢測技術以及基于MBD的產品數據管理系統集成技術的應用，能夠有效地縮短產品研制周期，改善生產現場工作環境，提高產品質量和生產效率，真正實現無二維圖紙、無紙質工作指令的三維數字化集成制造。

通過PMI可以使設計人員直接在3D模型上標注制造需要的全部信息，將原來設計與制造部門基于2D圖紙的溝通方式提升到全三維的方式。

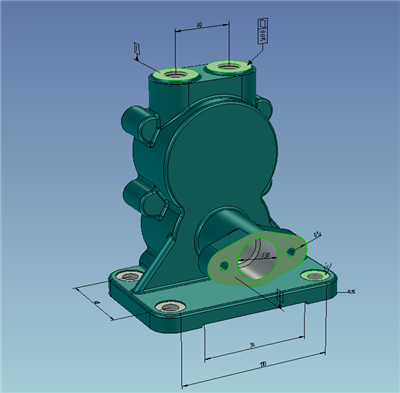

PMI標注示意圖

下面是實體設計2015中PMI的命令面板：

風格管理：設置PMI中的風格，包括圖層、線型、文本、尺寸、引線、形位公差、粗糙度焊接符號、基準代號等。

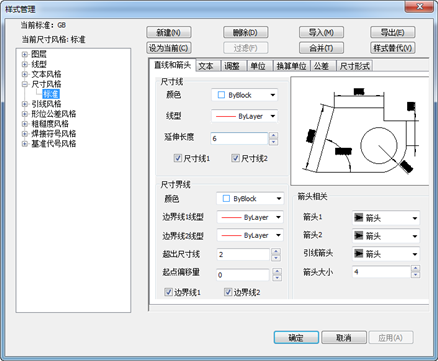

三維標注中的樣式管理

PMI標注：在模型上完成尺寸、形位公差、焊接符號等PMI標注。

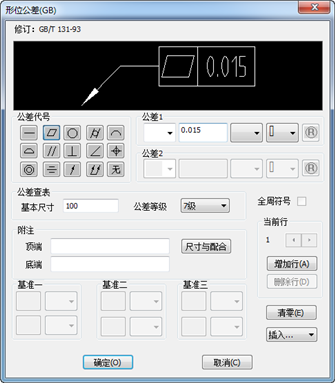

PMI中的形位公差標注

實體設計三維標注中的信息在轉換為二維圖紙時，可以自動帶入到二維圖紙中，縮短二維出圖時間，提高設計效率。
